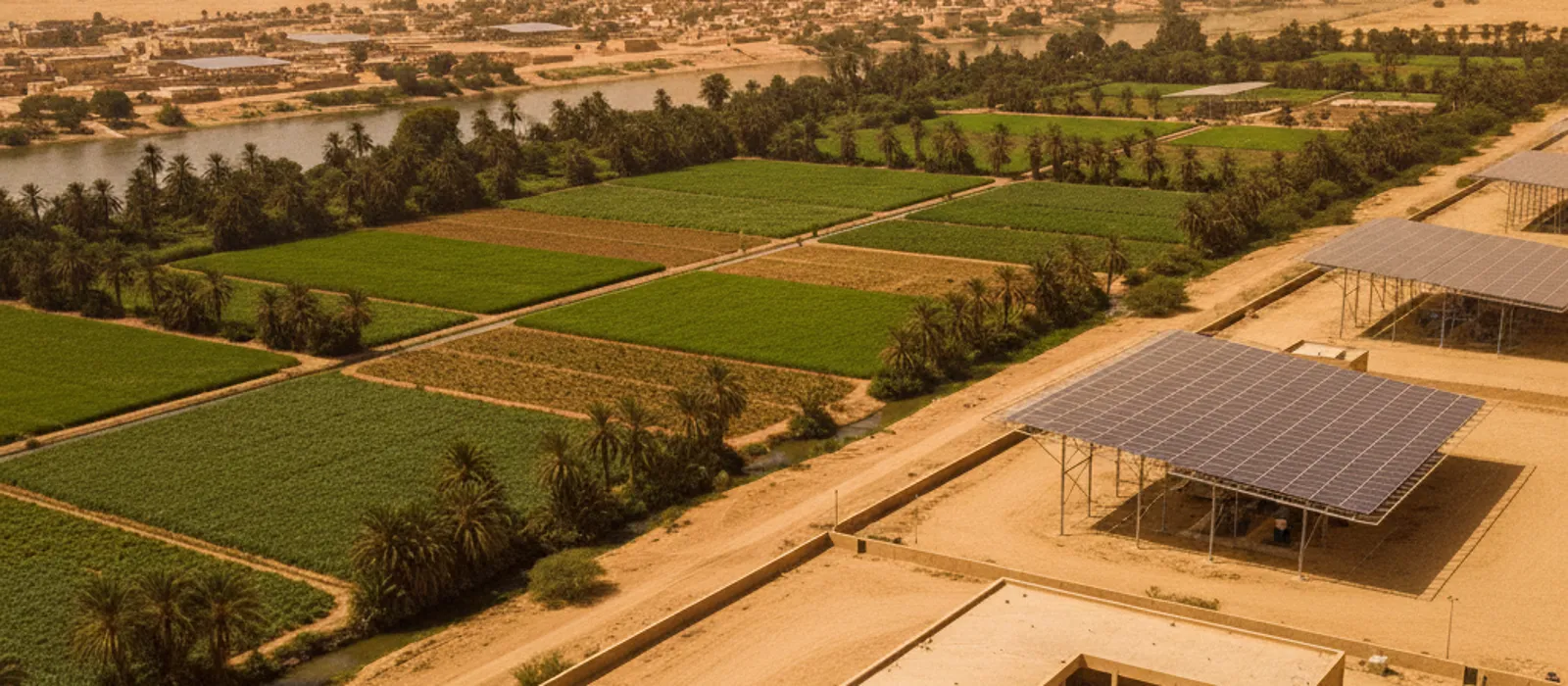

هبوب في أواخر يونيو مرّ على مزرعة ري في ولاية نهر النيل فاقتلع 14 لوحاً من مصفوفة ضخ قدرتها 45 كيلوواط ذروة، وثنى ثلاث سكك حاملة. فاتورة الإصلاح بلغت نحو 3,200 دولار، لكن الكلفة الأثقل كانت 11 يوماً من توقف الري في طور نمو حرج. الفحص اللاحق أظهر سببين لا علاقة لهما بجودة الألواح: مشابك مربوطة بعزم أقل من المحدد، وأوتاد أساس لم تُحسب على حمل رفع.
حماية الألواح الشمسية من العواصف الترابية ليست منتجاً يُشترى بعد التركيب، بل سلسلة قرارات تبدأ من حساب أحمال الرياح وتنتهي بجدول فحص بعد كل موسم. هذا الدليل يشرح ما تفعله العاصفة فعلياً بالمحطة، وأي التدابير يستحق ثمنه، وأيها تسويق لا أكثر.
ما الذي تفعله العاصفة الترابية بالمحطة الشمسية فعلياً
العاصفة لا تسبب نوعاً واحداً من الضرر بل أربعة أنواع مستقلة، ولكل منها معالجة مختلفة في التصميم. الخلط بينها هو سبب أغلب قرارات الشراء الخاطئة بعد كل موسم هبوب.
الأول: حمل الرفع. جبهة الهبوب تصل عادة بسرعة تتراوح بين 15 و25 متراً في الثانية، وقد تتجاوز 30 في الحالات القوية. المشكلة ليست في دفع اللوح إلى الخلف بل في سحبه إلى أعلى، لأن الهواء المتسارع فوق سطح المصفوفة المائل يولّد ضغطاً سالباً. هذا الضغط يبلغ عند الصفوف الطرفية وزوايا المصفوفة ضعفي إلى ثلاثة أضعاف قيمته في وسطها، وهو ما يفسر لماذا تُفقد الألواح من الحواف أولاً.
الثاني: السفع الرملي. معظم الرمل المتحرك ينتقل بالقفز في طبقة لا يتجاوز ارتفاعها نصف متر عن سطح الأرض. هذه الطبقة تسفع الطلاء المضاد للانعكاس على زجاج الألواح المنخفضة، وتأكل طبقة الأنودة على الحوامل، وتقشّر عزل الكابلات الملامسة للتربة.
الثالث: الترسّب. الغبار المتراكم ليس مسألة بصرية فقط. عندما يلتقي بندى الصباح أو برذاذ مطر خفيف يتحول إلى طبقة طينية ملتصقة تحتاج غسيلاً بالماء لا مجرد فرشاة، وقد تحجب خلايا كاملة فتشتغل دايودات التجاوز وتفقدك ثلث اللوح.
الرابع: النفاذ الداخلي. الجزء الأخطر من الغبار هو الأدق. جسيمات دون 10 ميكرون تعبر أي فتحة غير محكمة وتستقر داخل خزائن العواكس وصناديق التجميع وعلى ملامسات القواطع. أثرها لا يظهر يوم العاصفة بل بعد أسابيع، على شكل ارتفاع حرارة وتخفيض قدرة وأعطال متقطعة يصعب تفسيرها.
إذا كنت تبني محطة جديدة أو تراجع محطة قائمة قبل موسم الهبوب، اطلب عرضاً فنياً يشمل مراجعة أحمال الرياح أو اتصل على +249 90 560 1031 لحجز زيارة موقع.
حماية الألواح الشمسية من العواصف الترابية تبدأ من الحسابات الإنشائية
لا يوجد مشبك أو برغي يعوّض عن حامل صُمِّم على سرعة رياح خاطئة. الخطوة الأولى هي تحديد سرعة الرياح التصميمية للموقع من بيانات أرصاد فعلية أو من مرجع معتمد، لا من رقم عام يُنسخ بين المشاريع.
بعدها تُحسب الأحمال بطريقة معيارية مثل ASCE 7 أو اليوروكود، مع مراعاة فئة تضاريس الموقع وارتفاع المصفوفة ومعامل الأهمية. المصفوفات المفتوحة في أرض صحراوية مكشوفة تقع في أسوأ فئة تضاريس، أي أعلى ضغط تصميمي، وهذا يخالف الافتراض الشائع بأن الأرض المستوية هي الأسهل إنشائياً.
ثم يأتي اللوح نفسه. صحيفة بيانات اللوح تذكر تحمّل الحمل الميكانيكي بقيمتين، أمامية وخلفية، والشائع أن نجد 5400 باسكال أماماً و2400 باسكال خلفاً. الحالة الحاكمة في العواصف هي القيمة الخلفية أي الرفع، وهي الأصغر دائماً، ومع ذلك تُتجاهل في أغلب العطاءات التي تكتفي بذكر الرقم الأكبر.
نقطة تُغفَل كثيراً: هذه القيم صالحة فقط عند تثبيت اللوح ضمن مناطق التثبيت المعتمدة من المصنّع وبعدد المشابك المحدد. تثبيت اللوح من ضلعه القصير بدل الطويل، أو إزاحة المشبك 20 سنتيمتراً عن موضعه المعتمد، يغيّر توزيع الإجهاد ويُسقط الضمان. الاختبارات التي تستند إليها هذه الأرقام موصوفة في سلسلة معايير تأهيل الوحدات الكهروضوئية الصادرة عن اللجنة الكهروتقنية الدولية.
الأساسات هي أول بند تُقتطع منه الميزانية، وهو أسوأ بند يمكن اقتطاعه. في التربة الرملية السائبة تحتاج الأوتاد المدقوقة عمق دفن يتراوح غالباً بين 1.2 و2 متر بحسب تقرير جيوتقني للموقع، ولا يصح تعميم رقم واحد على ولايتين مختلفتين. الأساسات الوزنية القائمة على كتل خرسانية تفقد جدواها إذا انجرفت التربة من تحتها بفعل الرياح، وهو ما يحدث فعلاً في المواقع المكشوفة.
المنظومات ذات التتبع الشمسي لها اعتبار إضافي. يجب أن يكون لديها وضع إيقاف يُفعَّل آلياً عند سرعة رياح محددة، ومصدر طاقة احتياطي يضمن تنفيذ أمر الإيقاف أثناء انقطاع الشبكة، لأن العاصفة والانقطاع يأتيان معاً في الغالب. المفاضلة الكاملة بين التتبع والحوامل الثابتة في البيئة السودانية مشروحة في مقارنة أنظمة التتبع والحوامل الثابتة.
التثبيت الميكانيكي: العزوم والمشابك والمثبتات
التصميم السليم يُهدر بالكامل عند التركيب إذا لم يُوثَّق عزم الربط. لكل مشبك عزم محدد من المصنّع يقع عادة بين 10 و20 نيوتن متر، ويجب تحقيقه بمفتاح عزم معاير لا بمفك صدم. العزم الزائد يهرس إطار اللوح الألمنيوم، والناقص يترك المشبك يرتخي تدريجياً مع التمدد الحراري اليومي واهتزاز الرياح.
منع الارتخاء ليس اختيارياً في مواقع الرياح العالية. حلقات القفل الإسفينية أو الصواميل ذات الحشوة النايلونية أو مادة تثبيت الأسنان، أحدها على الأقل يجب أن يكون في المواصفة. الدورة اليومية للتمدد والانكماش وحدها كافية لفك ربط غير مؤمَّن خلال موسمين.
اختيار معدن المثبتات يتبع الموقع لا السعر. الفولاذ المقاوم للصدأ من الدرجة A2 مقبول في المواقع الداخلية، أما المواقع الساحلية على البحر الأحمر فتحتاج الدرجة A4 بسبب الكلوريدات، مع فصل جلفاني بين إطارات الألمنيوم والعناصر الفولاذية. السكك المجلفنة بالغمس الساخن يجب أن تحقق سماكة طلاء كافية، وأي قطع أو ثقب في الموقع يفتح ثغرة تآكل ما لم تُعالج.
الكابلات هي الضحية الصامتة. أي كابل يلامس الأرض أو يتدلى في الطبقة السفلى يتعرض للسفع والتآكل الميكانيكي، ويجب رفعه وتثبيته بمشابك مقاومة للأشعة فوق البنفسجية، لا برباطات بلاستيكية عادية تتفتت خلال موسم واحد. المقاطع القريبة من الأرض تُمرَّر داخل مجرى واقٍ.
في حالة مزرعة الري المذكورة في المقدمة، فُصِّلت الفاتورة كالآتي: 14 لوحاً بديلاً بكلفة تسليم موقع تقارب 120 دولاراً للوح أي 1,680 دولاراً، إضافة إلى سكك ومشابك بنحو 600 دولار، وأجور تركيب وإعادة توصيل بنحو 900 دولار. الترقية الوقائية وقت البناء، وهي مثبتات مانعة للارتخاء وعزوم موثقة وزيادة عدد الأوتاد في الصفوف الطرفية، كانت ستكلف بين 600 و900 دولار للمصفوفة نفسها. ولأن المضخة تخدم شبكة ري كاملة، فإن التوقف كلّف أكثر من قطع الغيار بمرات، وهو اعتبار أساسي عند تصميم منظومات الضخ الشمسي للري.
بعد أول موسم عواصف، افحص عزم عينة لا تقل عن 10% من المشابك وأعد الربط عند الحاجة. هذا الفحص يحتاج فنياً مدرباً على العمل قرب مصفوفة حية، لأن جانب التيار المستمر يبقى تحت جهد يصل إلى 1000 فولت طالما الشمس ساطعة.
ارتفاع الحوامل وتخطيط الموقع: تقليل أثر العواصف الترابية على الألواح قبل بنائها
أرخص خطوط الدفاع تُنفَّذ قبل تركيب أول لوح، وأغلاها تُنفَّذ بعد أول عاصفة. أهمها ارتفاع الحافة السفلى للمصفوفة عن الأرض.
بما أن معظم الرمل الزاحف ينتقل في أول نصف متر، فإن رفع الحافة السفلى إلى 0.8 متر يخرج الألواح من الطبقة الأشد سفعاً، ورفعها إلى متر كامل مفضّل في الترب الرملية السائبة. لهذا الرفع ثمن إنشائي: كل زيادة في الارتفاع تزيد عزم الانحناء على القوائم، لذلك يجب أن يدخل الرقم في الحسابات لا أن يُقرَّر في الموقع.
سطح الأرض تحت المصفوفة وحولها مصدر غبار دائم إذا تُرك تربة سائبة. تغطيته بطبقة حصى أو تثبيته بالدمك يقلل إعادة إثارة الغبار بدرجة ملموسة، ولا يوجد جدول تنظيف يعوّض عن مصدر غبار يبعد مترين عن اللوح. الأمر نفسه ينطبق على المسافة الفاصلة عن الطرق غير المسفلتة والساحات الترابية، وكلما أمكن وضع المصفوفة في الجهة المقابلة لاتجاه الرياح السائدة بالنسبة لحركة المركبات كان أفضل.
مصدات الرياح مفيدة لكن ضمن حدودها. المصد المسامي بنفاذية تتراوح بين 40% و50% أفضل من الجدار المصمت لأن الجدار يولّد دوامات خلفه، ونطاق الحماية يمتد عادة مسافة تعادل 8 إلى 10 أضعاف ارتفاع المصد. المهم أن تُدرك حدود هذا التدبير: المصد يوقف الرمل الزاحف ولا يوقف الغبار المعلق الذي يعبر فوقه على ارتفاعات كبيرة.
زاوية الميل قرار موازنة أيضاً. الميل المنخفض يقلل حمل الرفع لكنه يزيد احتباس الغبار على الزجاج، وفي خطوط عرض السودان يقع الميل الثابت الشائع بين 10 و20 درجة. النزول تحت 10 درجات يجعل تراكم الغبار أسوأ بوضوح ويلغي أي فائدة من الغسل الطبيعي النادر بالمطر.
حماية العاكس وصناديق التجميع من الغبار الناعم
درجة الحماية IP65 هي الحد المعقول للعاكس المركّب في الخارج، وIP54 لا يصلح إلا داخل غرفة ذات تهوية مرشَّحة ومُتحكَّم بحرارتها. لكن الرقم على اللوحة يصف نتيجة اختبار مصنعي، لا حالة الجهاز بعد ثلاث سنوات من الشمس والفتح والإغلاق أثناء الصيانة.
الحشوات تتصلب بفعل الحرارة والأشعة فوق البنفسجية فتفقد إحكامها. المراجعة السنوية قبل موسم العواصف يجب أن تشمل فحص الحشوات، والتأكد من أن كل غدة كابل مطابقة لقطر الكابل المار فيها، وإغلاق أي فتحة غير مستعملة بسدادة معتمدة لا بشريط لاصق.
مرشحات الهواء بند صيانة لا بند تركيب. المرشح المسدود يرفع الحرارة الداخلية فيبدأ العاكس بتخفيض قدرته تلقائياً، وتظهر النتيجة كسقف مسطح في منحنى الإنتاج عند أحر ساعات النهار مع سماء صافية. في موسم الهبوب يُفحص المرشح شهرياً على الأقل، ويُستبدل وفق دليل المصنّع لا وفق التقدير.
الموصلات تستحق انتباهاً خاصاً. خلط ماركات موصلات MC4 يخلق مقاومة تلامس ترتفع مع الزمن، والغبار الناعم مع رطوبة الصباح على الساحل يسرّع المشكلة، والتفاصيل الكاملة في أعطال موصلات MC4. القاعدة الميدانية البسيطة: لا موصل على الأرض، ولا موصل في مسار مياه، ولا موصل داخل الطبقة السفلى المعرضة للسفع.
في موقع برج اتصالات في ريف ولاية كسلا يعمل بمنظومة 12 كيلوواط ذروة مع بنك بطاريات، دخل الغبار من غدة كابل غير مطابقة القياس واستقر داخل خزانة العاكس. النتيجة كانت ارتفاع حرارة وتخفيض قدرة متكرر، ثم عمق تفريغ أكبر للبطاريات، ثم زيادة ساعات تشغيل المولد الاحتياطي بنحو 3 ساعات يومياً. انتهى الأمر باستبدال العاكس بكلفة تقارب 2,600 دولار، بينما كانت حزمة حشوات وغدد ومرشحات بكلفة أقل من 200 دولار كافية للوقاية.
فتح خزانة عاكس أو صندوق تجميع بعد عاصفة ليس عملاً روتينياً. يحتاج مهندساً مؤهلاً ونافذة إيقاف مجدولة وإجراء عزل صحيح لجانب التيار المستمر. احجز زيارة موقع قبل موسم الهبوب بدل الاتصال بعد أول عطل.
بعد العاصفة الترابية: تنظيف الألواح الشمسية وفحصها واستعادة الإنتاج
أول 48 ساعة بعد العاصفة تحدد حجم الخسارة. ابدأ بفحص بصري من الأرض قبل الصعود، لأن لوحاً مفكوكاً جزئياً فوق رأسك خطر مباشر. بعده قِس تيار كل سلسلة بكماشة تيار مستمر في الوقت نفسه لتحديد أي سلسلة فقدت لوحاً أو دايوداً.
التنظيف نفسه يُفسد الألواح إذا نُفِّذ خطأ. الغبار الجاف يُزال بفرشاة ناعمة مخصصة، ومسحه بقماش جاف يعني فرك حبيبات كوارتز على الزجاج وهو ما يخدش الطلاء المضاد للانعكاس نهائياً. الطين المتيبس يحتاج ماءً، لكن جودة الماء تهم: الماء العسر أو المالح يترك طبقة معدنية تصبح دائمة ويصعب إزالتها لاحقاً.
التوقيت شرط سلامة. رش ماء بارد على زجاج تجاوزت حرارته 65 درجة مئوية عند الظهيرة يعرّض الخلايا لصدمة حرارية وشقوق دقيقة، لذلك يكون التنظيف في الصباح الباكر أو بعد الغروب. تجنب أيضاً الضخ عالي الضغط الموجَّه إلى أطراف الإطار وصندوق الوصلات.
توقّع نتيجة واقعية. التنظيف يستعيد الجزء الأكبر من الفقد وليس كله، لأن جزءاً من التدهور ناتج عن سفع تراكمي في الزجاج لا يُصلَح بالغسيل. أبحاث الاتساخ المنشورة من المختبر الوطني للطاقة المتجددة NREL تبين أن معدل الفقد اليومي يعتمد على الموقع والموسم أكثر من اعتماده على نوع اللوح، ولهذا لا يصح نقل جدول تنظيف من ولاية إلى أخرى دون قياس.
في منشأة تبريد قدرتها 180 كيلوواط ذروة على طريق ترابي قرب بورتسودان، تراجع الإنتاج بنسبة تقارب 31% خلال خمسة أسابيع من موسم العواصف. الفارق كان نحو 296 كيلوواط ساعة يومياً غطّاها المولد باستهلاك يقارب 92 لتراً في اليوم، أي قرابة 101 دولار يومياً و3,000 دولار شهرياً. رفع وتيرة التنظيف إلى مرة كل أسبوعين مع تغطية 900 متر مربع من محيط المصفوفة بالحصى بكلفة تقارب 4,500 دولار أعاد المتوسط إلى نطاق مقبول خلال دورة واحدة.
جدول: تكلفة تدابير الحماية مقابل ما تمنعه
| التدبير | التكلفة التقريبية | ما يمنعه | متى يُبرَّر |
|---|---|---|---|
| رفع الحافة السفلى للمصفوفة إلى متر واحد | 6 إلى 10 دولارات لكل كيلوواط ذروة وقت البناء | السفع الرملي وتراكم الرمل الزاحف | كل موقع أرضي في نطاق العواصف |
| مثبتات A2 أو A4 مع منع ارتخاء | 2 إلى 4 دولارات لكل كيلوواط ذروة | ارتخاء المشابك وفقد الألواح | كل موقع، وإلزامي على الساحل |
| زيادة عمق الأوتاد وفق تقرير جيوتقني | 8 إلى 15 دولاراً لكل كيلوواط ذروة | انقلاع الحوامل من التربة السائبة | التربة الرملية والمواقع المكشوفة |
| تغطية سطح الأرض بالحصى تحت المصفوفة | 3,000 إلى 8,000 دولار لموقع 100 كيلوواط ذروة | تجدد مصدر الغبار المجاور | قرب الطرق غير المسفلتة والساحات الترابية |
| مصد رياح بنفاذية 40% إلى 50% | 25 إلى 45 دولاراً للمتر الطولي | زحف الرمل والسفع في الصفوف الأمامية | الحافة المواجهة للرياح السائدة فقط |
| تجديد حشوات وغدد ومرشحات الخزائن | 150 إلى 400 دولار لكل خزانة سنوياً | نفاذ الغبار الناعم وتخفيض القدرة الحراري | كل منظومة، قبل الموسم |
| تنظيف وفحص بعد كل عاصفة كبيرة | 0.35 إلى 0.80 دولار لكل لوح في المرة | فقد الإنتاج المتراكم | المواقع عالية الاتساخ |
| محطة رصد رياح مع وضع إيقاف للتتبع | 1,200 إلى 3,000 دولار للموقع | تلف آليات التتبع عند الرياح العالية | المنظومات المتتبعة حصراً |
الأرقام أعلاه تقديرات تخطيطية لمقارنة البدائل، وتتغير بتغير الموقع وحجم المصفوفة وظروف الاستيراد وقت التنفيذ.
يبقى حد لا تتجاوزه الحماية. أي محطة يمكن أن تتضرر بحدث يفوق سرعتها التصميمية، وما يمكن ضبطه هو حجم الضرر وسرعة العودة إلى الإنتاج. لهذا يُنصح بالاحتفاظ بمخزون قطع غيار يعادل نحو 2% إلى 5% من عدد الألواح ومجموعة مشابك وموصلات، لأن مهلة الاستيراد وحدها قد تحوّل عطلاً بسيطاً إلى توقف أسابيع. جدولة هذه الفحوص ضمن برنامج سنوي موضحة في جدول الصيانة الدوري وفي صفحة صيانة المنظومات الشمسية.
لمراجعة محطتك قبل الموسم القادم، اطلب عرضاً فنياً يتضمن تقرير حالة إنشائي وكهربائي مكتوباً، أو اتصل على +249 90 560 1031.
ملاحظة على الأرقام: النطاقات في هذا المقال تصف السوق العام بماركات اقتصادية متفاوتة المصدر. توريد وتركيب معدات الفئة الأولى بضمان مصنّع وشهادات مطابقة يقع أعلى من ذلك في القدرات الصغيرة: نحو 105-155 دولاراً للوح 580-650 واط، و1,080-1,290 دولار لإنفرتر هجين 6 كيلوواط، و1,760-2,100 دولار لبطارية ليثيوم 10.2 كيلوواط ساعة، و4,200-5,400 دولار لمنظومة 5 كيلوواط مركّبة بالكامل. في القدرات الكبيرة يضيق الفارق ثم ينقلب لصالح الفئة الأولى. الجداول الكاملة بالعمودين في دليل أسعار الطاقة الشمسية في السودان.
الأسئلة الشائعة
هل يمكن تحصين محطة قائمة ضد الهبوب أم يجب إعادة بنائها؟
في أغلب الحالات يمكن تحسينها بلا إعادة بناء. تشمل الترقيات العملية استبدال المثبتات بأخرى مانعة للارتخاء، وإضافة مشابك في الصفوف الطرفية، وتقوية الأساسات في الحواف، وتغطية سطح الأرض بالحصى. إعادة البناء تصبح مطروحة فقط إذا تبين أن الحوامل نفسها صُمِّمت على سرعة رياح أقل من الواقع، وهو أمر يحدده حساب إنشائي لا تقدير بصري.
كم ينخفض الإنتاج بعد عاصفة ترابية واحدة ومتى يجب التنظيف؟
يتراوح الأثر عادة بين انخفاض طفيف وانخفاض يتجاوز 30% في الحالات الشديدة، والفارق يعتمد على كثافة الترسّب وما إذا التصق الغبار برطوبة. القرار يُبنى على قياس لا على مظهر الزجاج: قارن الإنتاج النوعي بالكيلوواط ساعة لكل كيلوواط ذروة قبل العاصفة وبعدها. إذا تجاوز الفقد 8% إلى 10% فالتنظيف مبرر اقتصادياً في معظم المواقع.
هل أنظمة التتبع الشمسي خيار سيئ في مناطق العواصف الترابية؟
ليست سيئة بالضرورة لكنها تحتاج شروطاً إضافية. يجب أن تتوفر محطة رصد رياح ووضع إيقاف آلي ومصدر طاقة احتياطي لتنفيذه أثناء الانقطاع، إضافة إلى برنامج تشحيم وحماية للمحاور من الغبار. إذا كان الموقع بعيداً وصعب الوصول في موسم الأمطار والعواصف، فالحوامل الثابتة غالباً أقل مخاطرة تشغيلية.
هل تغطية الألواح أثناء العاصفة فكرة جيدة؟
لا تُنصح في المصفوفات الأرضية. الغطاء يزيد المساحة المعرضة للرياح ويولّد أحمالاً غير محسوبة، وقد يتحرر ويصبح هو نفسه مقذوفاً يكسر الزجاج. الأفضل هو أن يتحمل التصميم الرياح مباشرة، أما الأغطية فتقتصر على تخزين ألواح غير مركّبة أو حالات خاصة يقررها مهندس الموقع.
