في الثالثة فجراً نفد وقود المولد في مركز صحي على أطراف كسلا، ولم يصل الصهريج قبل العاشرة صباحاً. سبع ساعات بلا تبريد رفعت حرارة ثلاجة اللقاحات فوق 8 درجات مئوية وأتلفت مخزوناً تُقدَّر قيمته بين 4,000 و7,000 دولار، إضافة إلى إعادة استدعاء عشرات الأطفال لجرعات بديلة.
الطاقة الشمسية للمستشفيات والمراكز الصحية ليست في هذا السياق قراراً بيئياً، بل طبقة تأمين على مخزون ومعدات تفوق قيمتها قيمة النظام نفسه. لكنها ليست حلاً شاملاً أيضاً. تصميم غير مدروس يعطيك ألواحاً كثيرة وتخزيناً لا يكفي الحمل الحرج ليلة واحدة. هذا الدليل يشرح كيف يُبنى النظام ابتداءً من الحمل لا من اللوح.
أول قرار: تصنيف الأحمال قبل شراء أي لوح
المنشأة الصحية ليست حملاً واحداً، بل ثلاث فئات مختلفة تماماً في متطلباتها.
الفئة الأولى: أحمال لا تحتمل انقطاعاً أصلاً. أجهزة التنفس، شاشات المراقبة، حاضنات الأطفال، إنارة طاولة العمليات. هذه تحتاج تغذية بلا فترة تحويل محسوسة، أي عاكس يعمل بنمط الاتصال المباشر أو وحدة عدم انقطاع مستقلة خلفه. المواقع الطبية المصنفة ضمن المجموعة الثانية في الأكواد الكهربائية الطبية تشترط عادة زمن تحويل لا يتجاوز نصف ثانية ونظام تغذية معزول، وهذا شرط لا يُلغيه وجود نظام شمسي.
الفئة الثانية: أحمال حرجة تحتمل دقائق. ثلاجات اللقاحات والأدوية، مركزات الأوكسجين، مضخة المياه، إنارة الأقسام، أجهزة المختبر الأساسية. هذه هي قلب النظام الشمسي الهجين، ومنها يُحسب حجم بنك البطاريات.
الفئة الثالثة: أحمال ثقيلة غير حرجة. التعقيم بالبخار، الأشعة، الغسيل، تكييف المكاتب، الثلاجات المنزلية في السكن. تشغيلها من البطاريات يضاعف تكلفة النظام دون أن يضيف أماناً سريرياً، والأفضل جدولتها في ساعات الشمس أو تركها على المولد.
مركزات الأوكسجين تستحق ذكراً خاصاً. الجهاز الواحد يسحب بين 350 و600 واط بشكل متواصل، وثلاثة أجهزة عاملة ليلاً تعادل وحدها استهلاك مركز صحي صغير بأكمله. أي منشأة تتعامل مع حالات تنفسية يجب أن تحسب أسوأ حالة إشغال لهذه الأجهزة، لا متوسطها.
الخطأ الأكثر تكراراً في المنشآت الصحية هو تمرير كل الأحمال عبر النظام الشمسي بلا فرز، ثم اكتشاف أن أول ليلة غائمة استنزفت البطارية قبل الفجر. الفرز يبدأ بلوحة توزيع منفصلة للأحمال الحرجة، وهي غالباً أرخص بند في المشروع وأكثرها أثراً.
القياس هو الأساس. قبل أي تسعير يجب تركيب مسجل أحمال على اللوحة الرئيسية لمدة أسبوع كامل على الأقل، يشمل يوم عمل ذروة ويوم عطلة، لأن التقدير من لوحات بيانات الأجهزة يعطي رقماً أعلى من الواقع بنسبة تصل إلى 40 بالمئة ويرفع التكلفة بلا داع.
إذا أردت قياساً فعلياً لأحمال منشأتك وتصنيفها قبل التسعير، اطلب عرضاً فنياً أو احجز زيارة موقع أو اتصل على +249 90 560 1031.
سلسلة التبريد: الحرارة ليست الخطر الوحيد
أغلب من يتحدث عن حماية سلسلة التبريد يفكر في الارتفاع فوق 8 درجات مئوية. الخطر الآخر، وهو أقل شهرة وأكثر ضرراً، هو التجمد.
اللقاحات الممتصة على الألمنيوم، مثل الثلاثي والكزاز والتهاب الكبد الوبائي ب، تفقد فاعليتها بشكل لا رجعة فيه إذا نزلت حرارتها تحت الصفر، ولا يظهر على القارورة ما يدل على ذلك. في المقابل يُخزَّن لقاح شلل الأطفال الفموي عند 20 درجة تحت الصفر. أي أن نطاقاً حرارياً واحداً لكل المخزون تصميم خاطئ من الأساس.
بنك الدم يضيف نطاقات أخرى: كريات الدم الحمراء بين 2 و6 درجات، البلازما عند 18 تحت الصفر أو أقل، الصفائح بين 20 و24 درجة مع رج مستمر. انقطاع الرج وحده يُتلف الصفائح حتى لو بقيت الحرارة سليمة.
النقطة الهندسية الحاسمة هنا أن الثلاجة الطبية المؤهلة تخزن البرودة، لا الكهرباء. ثلاجات التشغيل الشمسي المباشر المدرجة في كتالوج الأداء والجودة والسلامة لدى منظمة الصحة العالمية تعمل من اللوح مباشرة وتحتفظ بالنطاق الحراري لمدة تتراوح عادة بين 20 ساعة وعدة أيام بعد انقطاع الشمس، اعتماداً على الطراز وحرارة المحيط. راجع مواصفات سلسلة الإمداد المعتمدة على موقع منظمة الصحة العالمية.
الأثر العملي على التصميم مباشر: كل لتر تبريد يُنقل إلى ثلاجة تشغيل مباشر هو سعة بطارية لا تشتريها ولا تستبدلها بعد سبع سنوات. المستشفيات الأكبر التي تحتاج غرفاً باردة لا تملك هذا الخيار وتظل معتمدة على التخزين الكهربائي، وهو ما نفصله في تبريد وتخزين المنتجات بالطاقة الشمسية.
نقطة يجب قولها بوضوح: أي نظام يحمي سلسلة تبريد يحتاج مسجل حرارة إلكترونياً مستقلاً داخل كل وحدة تبريد، مع إنذار مسموع وسجل ثلاثين يوماً. النظام الشمسي يمنع الانقطاع، والمسجل يثبت أن المنع نجح، وأحدهما لا يغني عن الآخر.

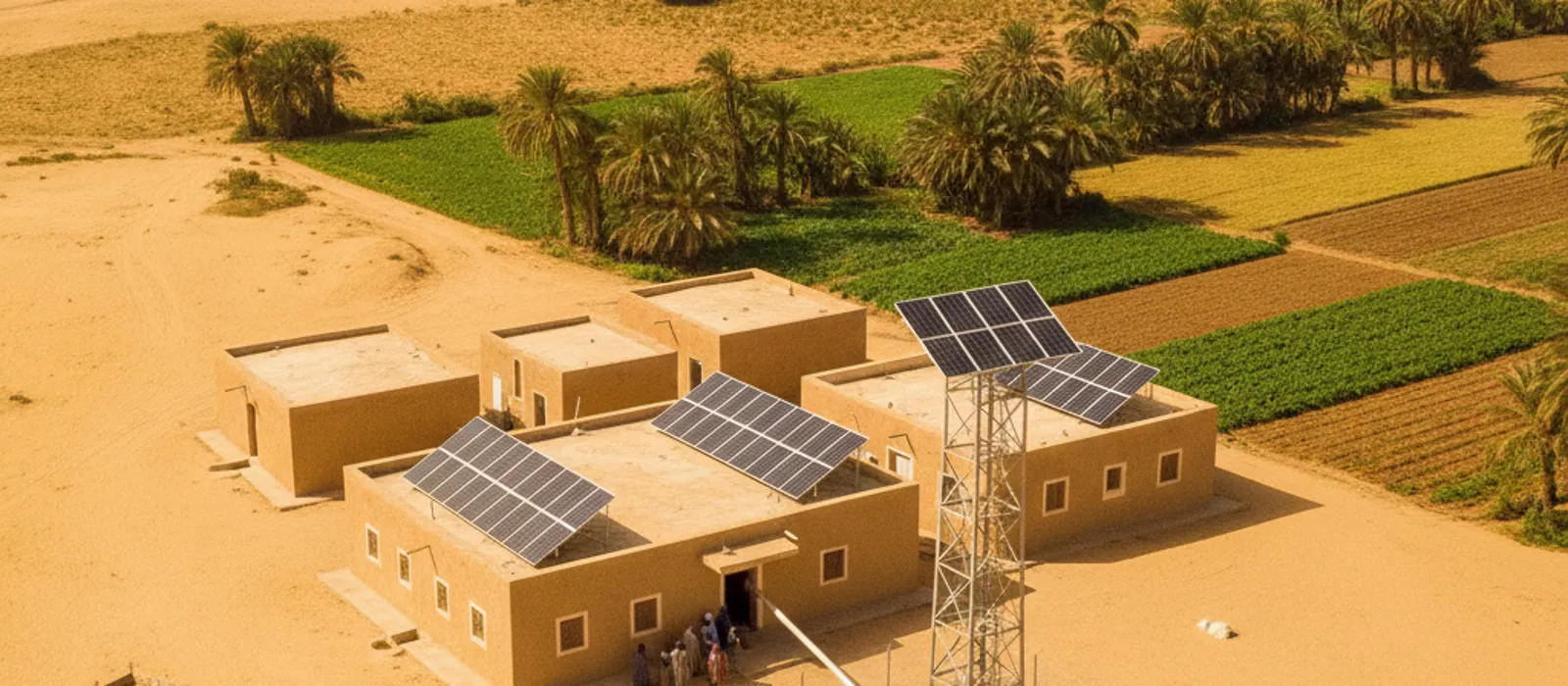

الطاقة الشمسية للمراكز الصحية الريفية: معمارية النظام الهجين
المعمارية الشائعة والأنسب لأغلب المنشآت الصحية في السودان هي نظام هجين متصل بالمولد، وليس نظاماً منفصلاً بالكامل.
الألواح تغذي عاكساً هجيناً يخدم لوحة الأحمال الحرجة، والفائض يشحن البطارية، والمولد يبقى مصدراً ثالثاً يعمل تلقائياً عند هبوط شحنة البطارية تحت حد محدد أو عند تشغيل حمل ثقيل مثل جهاز الأشعة. هذا الترتيب يخفض ساعات تشغيل المولد بنسبة تتراوح عادة بين 70 و90 بالمئة دون أن يزيل شبكة الأمان.
نقطة يخطئ فيها كثير من المركبين: العاكس الهجين يجب أن يقبل التوازي مع المولد وأن يضبط شحن البطارية بحيث لا يحمّل المولد فوق طاقته أو تحت 30 بالمئة منها. التحميل المنخفض المزمن للمولد يسبب ترسبات كربونية وتلفاً مبكراً. تفاصيل الربط الصحيح في ربط المولد مع النظام الشمسي.
بالنسبة للبطاريات، الليثيوم فوسفات الحديد هو الخيار العملي للمنشآت الصحية لسببين: عمق تفريغ أعلى يعني سعة مفيدة أكبر لكل دولار، وتحمل أفضل للحرارة المرتفعة. لكن حتى الليثيوم يخفض قدرته ويقصر عمره فوق 45 درجة مئوية، وحرارة غرفة بطاريات مغلقة في بورتسودان صيفاً تتجاوز ذلك بسهولة. غرفة البطاريات تحتاج تهوية مصممة أو تكييفاً، وهذا بند تكلفة حقيقي لا يُحذف من العرض. المزيد في صفحة الأنظمة الهجينة والبطاريات.
أما العواكس فيجب أن تكون مطابقة لمعايير سلامة محولات القدرة الكهروضوئية، ومنها المواصفة IEC 62109-1، وأن تتحمل تيار البدء للمكابس ومضخات المياه. المضخة التي تسحب 6 أضعاف تيارها الاسمي عند الإقلاع تُسقط عاكساً مقاساً على القدرة الاسمية فقط.
ثلاثة سيناريوهات ميدانية بالأرقام
الأرقام التالية توضيحية لأنماط تشغيل شائعة، وليست عرض سعر. القيم النهائية تتغير بحسب قياس الأحمال الفعلي، وحالة الشبكة الداخلية، وأسعار الاستيراد وقت التوريد.
السيناريو الأول: مركز صحي بـ 12 سريراً وعيادة خارجية. استهلاك يومي نحو 22 كيلوواط ساعة، منها 6 كيلوواط ساعة للتبريد الطبي. الحمل الحرج المتوسط ليلاً نحو 1.2 كيلوواط. نظام 6 كيلوواط ذروة مع بنك ليثيوم 20 كيلوواط ساعة وعاكس هجين 6 كيلوواط. التكلفة التقديرية 15,000 إلى 19,000 دولار. النتيجة العملية: تغطية كاملة للأحمال الحرجة ليلاً مع هامش يوم غائم واحد، وبقاء المولد للتعقيم والغسيل.
السيناريو الثاني: مستشفى ريفي بـ 40 سريراً بورديتين. استهلاك يومي نحو 130 كيلوواط ساعة، وحمل حرج متوسط 5 كيلوواط على مدار الساعة، وذروة لحظية تصل إلى 18 كيلوواط عند تشغيل الأشعة والتعقيم. نظام 25 كيلوواط ذروة مع تخزين 90 كيلوواط ساعة وثلاثة عواكس هجينة على التوازي. التكلفة التقديرية 72,000 إلى 90,000 دولار. النظام يغطي نحو 70 إلى 80 بالمئة من الطاقة السنوية، ويظل المولد يعمل عند الذروات وفي الأيام الغائمة المتتالية.
السيناريو الثالث: مخزن أدوية وبنك دم إقليمي. غرفة باردة 20 متراً مكعباً على 2 إلى 8 درجات، مع مجمدة بلازما وحفظ صفائح. استهلاك يومي نحو 55 كيلوواط ساعة، وحمل مستمر متوسط 2.5 كيلوواط، وتيار بدء عالٍ لضاغطين. نظام 14 كيلوواط ذروة مع تخزين 45 كيلوواط ساعة وبادئات تشغيل ناعمة للضواغط. التكلفة التقديرية 32,000 إلى 42,000 دولار.
| البند | مركز صحي 12 سريراً | مستشفى ريفي 40 سريراً | مخزن أدوية وبنك دم |
|---|---|---|---|
| الاستهلاك اليومي | 22 كيلوواط ساعة | 130 كيلوواط ساعة | 55 كيلوواط ساعة |
| الحمل الحرج المتوسط | 1.2 كيلوواط | 5 كيلوواط | 2.5 كيلوواط |
| القدرة الشمسية | 6 كيلوواط ذروة | 25 كيلوواط ذروة | 14 كيلوواط ذروة |
| سعة التخزين | 20 كيلوواط ساعة | 90 كيلوواط ساعة | 45 كيلوواط ساعة |
| استقلالية الحمل الحرج | نحو 14 ساعة | نحو 15 ساعة | نحو 15 ساعة |
| دور المولد | احتياطي وأحمال ثقيلة | تشغيل عند الذروة | احتياطي فقط |
| المساحة المطلوبة | نحو 40 متراً مربعاً | نحو 160 متراً مربعاً | نحو 90 متراً مربعاً |
| النطاق السعري | 15,000 - 19,000 دولار | 72,000 - 90,000 دولار | 32,000 - 42,000 دولار |
سؤال الأيام الغائمة المتتالية يحسم حجم البطارية أكثر من أي عامل آخر. تصميم يغطي ليلة واحدة يختلف كلياً عن تصميم يغطي 48 ساعة بلا شمس تُذكر، والفارق في التكلفة يقع كله في بند التخزين تقريباً. في السودان تتركز هذه الحالة خلال موسم الأمطار والعواصف الترابية، وهي أيام محدودة العدد لكنها ليست نادرة. القرار العملي في أغلب المشاريع الصحية هو تصميم ليلة كاملة وترك اليوم الثاني للمولد، لا شراء تخزين يقف عاطلاً أحد عشر شهراً.
الاستقلالية في الجدول محسوبة على الحمل الحرج وحده وبعمق تفريغ 85 بالمئة، لا على كامل استهلاك المنشأة. هذا تمييز جوهري: نظام يشغّل المستشفى كله ليلة كاملة يكلف ضعفي إلى ثلاثة أضعاف الأرقام أعلاه، ونادراً ما يبرره حساب الجدوى.
لتقدير دقيق يستند إلى قياس أحمالك وحرارة موقعك وحجم مخزونك الدوائي، اطلب عرضاً فنياً وزيارة موقع.
التشغيل والصيانة والمراقبة عن بعد
النظام الصحي يختلف عن النظام الصناعي في أن عطلاً صامتاً فيه قد لا يُكتشف إلا بعد تلف المخزون. لذلك المراقبة ليست إضافة اختيارية.
الحد الأدنى العملي ثلاث طبقات. الأولى مسجل حرارة داخل كل وحدة تبريد مع إنذار محلي. الثانية مراقبة عن بعد لحالة العاكس والبطارية عبر شريحة بيانات، ترسل تنبيهاً عند هبوط الشحنة تحت حد معين أو عند توقف الإنتاج. الثالثة سجل ورقي أو رقمي يوقّعه الفني المناوب مرتين يومياً، لأن التنبيه الذي لا يقرأه أحد لا قيمة له.
الغبار في شرق السودان وولاية نهر النيل يخفض إنتاج الألواح بنسبة معتبرة خلال أسابيع من التنظيف الأخير، والعواصف الموسمية تجعل جدول التنظيف أكثف من المعتاد. المنشأة الصحية التي تعتمد على النظام في التبريد يجب أن تعامل التنظيف كإجراء تشغيلي مجدول لا كصيانة عرضية. تفاصيل خدمة الصيانة والاستجابة في صيانة الأنظمة الشمسية، وطرق المتابعة من بعد في المراقبة عن بعد للأنظمة الشمسية.
نقطة تشغيلية أخيرة: ربط النظام بلوحة التوزيع الرئيسية يحتاج نافذة انقطاع مجدولة ومهندساً مؤهلاً على الموقع، ويجب تنسيقها مع الإدارة الطبية مسبقاً. في المستشفيات التي تحتوي غرف عمليات أو عناية مركزة لا يُنفَّذ هذا العمل دون خطة بديلة معلنة وحضور فني طوال فترة النافذة.
ما لا تستطيع الطاقة الشمسية للمستشفيات فعله
الوضوح هنا يحمي الطرفين. أربعة أمور تُوعد بها المنشآت الصحية أحياناً ولا يسندها الواقع الفني.
الأول: الاستغناء الكامل عن المولد. ممكن تقنياً لكن كلفته تتضاعف لأن التصميم يجب أن يغطي أسوأ تتابع من الأيام الغائمة والمغبرة، ويستدعي تخزيناً ضخماً يُستخدم أياماً معدودة في السنة. الاحتفاظ بالمولد كطبقة ثالثة أرخص وأكثر أماناً في منشأة صحية.
الثاني: تشغيل أجهزة الأشعة المقطعية ووحدات التكييف المركزي الكبيرة من البطاريات. هذه أحمال ذات ذروة عالية وزمن تشغيل قصير، وتصميم بنك بطاريات لها اقتصاد سيئ.
الثالث: الاستغناء عن مواصفات المعدات الطبية. النظام يوفر كهرباء مستقرة، لكن ثلاجة منزلية تظل غير صالحة لتخزين اللقاحات مهما كانت جودة الكهرباء، لأن معيار القبول هو ثبات النطاق الحراري وسلوك الوحدة عند الانقطاع لا مصدر التيار.
الرابع: تجاهل حالة الشبكة الداخلية. كثير من الأعطال المنسوبة للنظام الشمسي مصدرها تأريض ضعيف أو كابلات متهالكة أو لوحات غير مصنفة. فحص الشبكة الداخلية قبل التركيب جزء من العمل، وإذا احتاجت إصلاحاً فذلك بند تكلفة منفصل يُعلن قبل التعاقد لا بعده.
ملاحظة على الأرقام: النطاقات في هذا المقال تصف السوق العام بماركات اقتصادية متفاوتة المصدر. توريد وتركيب معدات الفئة الأولى بضمان مصنّع وشهادات مطابقة يقع أعلى من ذلك في القدرات الصغيرة: نحو 105-155 دولاراً للوح 580-650 واط، و1,080-1,290 دولار لإنفرتر هجين 6 كيلوواط، و1,760-2,100 دولار لبطارية ليثيوم 10.2 كيلوواط ساعة، و4,200-5,400 دولار لمنظومة 5 كيلوواط مركّبة بالكامل. في القدرات الكبيرة يضيق الفارق ثم ينقلب لصالح الفئة الأولى. الجداول الكاملة بالعمودين في دليل أسعار الطاقة الشمسية في السودان.
الأسئلة الشائعة
هل يمكن تشغيل غرفة عمليات كاملة بالطاقة الشمسية؟
يمكن تغذية الإنارة الجراحية وشاشات المراقبة وأجهزة التخدير من نظام شمسي مع تخزين، بشرط أن يكون خلفها ترتيب تغذية يحقق زمن التحويل ونظام العزل المطلوبين في المواقع الطبية عالية الخطورة. أما التكييف المركزي للغرفة فيُدرس على حدة لأنه الحمل الأكبر. القرار النهائي يعتمد على قياس الأحمال الفعلي وعلى وجود مهندس مؤهل في التنفيذ والاختبار.
كم تصمد ثلاجة اللقاحات إذا انقطعت الشمس عدة أيام؟
ثلاجات التشغيل الشمسي المباشر المؤهلة تحافظ على النطاق الحراري عادة بين 20 ساعة وعدة أيام حسب الطراز وحرارة المحيط، لأنها تخزن البرودة في كتلة جليدية أو مائية. الثلاجات المغذاة من بطارية تصمد بقدر ما تصمد البطارية، أي بحسب سعتها وحالة شحنها لحظة الانقطاع. في المواقع البعيدة نوصي بالجمع بين الاثنين لأن لكل منهما نمط فشل مختلفاً.
هل نستغني عن المولد بعد تركيب النظام؟
لا نوصي بذلك في المنشآت الصحية. الترتيب الأمثل هو خفض ساعات تشغيل المولد إلى الحد الأدنى مع إبقائه جاهزاً كطبقة أمان ثالثة للأحمال الثقيلة وللأيام الغائمة المتتالية. هذا الترتيب أقل كلفة من تصميم شمسي يغطي أسوأ الحالات، وأكثر أماناً من الاعتماد على مصدر واحد.
ما التكلفة السنوية للتشغيل والصيانة؟
تتراوح عملياً بين 1.5 و3 بالمئة من قيمة النظام سنوياً، وتشمل التنظيف المجدول للألواح، فحص شد التوصيلات ومقاومة العزل، اختبار سعة البطارية، تحديث برامج العاكس، ومعايرة مسجلات الحرارة. المواقع المعرضة للغبار الكثيف تقع في الطرف الأعلى من النطاق. استبدال البطاريات بند رأسمالي منفصل يُخطَّط له من اليوم الأول لا يُدرج ضمن الصيانة الدورية.
